CGF8-8-3 冲瓶灌装封口三合一机组

（一）概述:

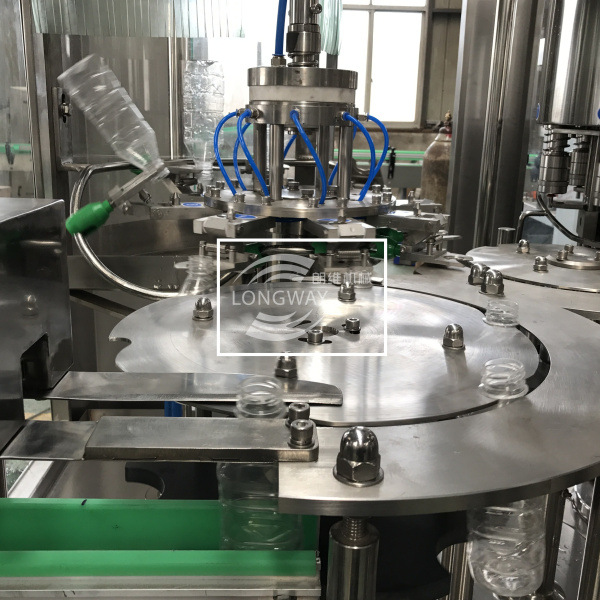

该机的生产过程如下:瓶子通过风道传送至三合一灌装机。冲瓶机的回转盘上装有瓶夹，瓶夹夹住瓶口沿一导轨翻转180°，使瓶口向下进入冲瓶机。在冲瓶机的特定区域，特制喷嘴喷出冲瓶水，对瓶子内壁进行冲洗。瓶子经冲洗、沥干后在瓶夹夹持下沿导轨再翻转180°，使瓶口向上。洗净后的瓶子通过拨瓶星轮由冲瓶机导出并传送至灌装机。进入灌装机的瓶子由瓶颈托板卡住瓶口保持，通过升降机机构在凸轮作用下实现下降下与上升。灌装采用重力灌装方式，瓶口上升顶开灌装阀完成灌装过程。灌装结束后瓶口下降离开灌装阀。瓶子通过卡瓶颈过渡拨轮进入旋盖机。旋盖机上的止旋刀卡住瓶颈部位，保持瓶子直立瓶防止旋转。旋盖头在旋盖机上保持公转并自转，在凸轮作用下实现抓盖、套盖、旋盖、脱盖动作，完成整个封盖的过程。成品瓶通过出瓶拨轮从旋盖机传送到出瓶输送链上，由输送链传送出三合一瓶装机。整机设备采用封闭，封窗高度高于设备 点，进、出瓶处留有适当的通道，封窗底部留有排风槽。

（二）主要特点:

1.冲瓶机

a)旋转盘全部采用不锈钢SUS304焊接而成。

b)瓶夹的橡胶夹块卡住瓶口部位，稳固可靠。

c)采用进口的特殊专用高效喷雾喷嘴，冲瓶水呈设定角度喷出，可冲洗到瓶子内壁任何部位，冲洗彻底并节约冲瓶用水。

d)瓶夹及升降机构滑套均采用德国耐蚀免维护轴承。

e) 冲瓶机动力由机架内传动系统通过齿轮传递。

2.灌装机

a)旋转盘全部采用不锈钢SUS304。

b)灌装方式为重力灌装。

c)灌装阀结构设计合理，灌装量准确。

d)灌装过程瓶动阀不动，瓶颈托板卡住瓶口，通过升降机构在凸轮作用下实现下降与上升。

e)液缸液位控制方式为浮球控制。

f)灌装机动力由机架内传动系统通过齿轮传递。

g)在冲洗、灌装与封盖连接拨轮、封盖处采用环状卡瓶口输送方法。



3.旋盖机

旋盖机是三合一机中精度 的单机,对设备运行的可靠性、产品的次品率影响极大。我公司生产的旋盖机特点如下：

a)落盖导轨上设有防止反盖通过及反盖取出机构，同时装有一组光电开关，当落盖导轨上无盖时会自动停止机器运转，可以有效地避免无盖瓶的出现。

b)设有旋盖机进瓶检测开关，与落盖导轨与拨盖盘连接处的锁盖气缸连锁控制瓶盖的排出，保证无瓶时停止喂盖，减少用户盖子的损耗。

c)高效离心式理盖方式，盖磨损小。

d)设有瓶盖检测机构，用于控制瓶盖提升机启停。
